FLUX12000涡轮表是专门设计用来精确计量气体通过量的速度式
仪表,可用做商业计量表它出色的低压和高压计量性能,多样的连接
方式及对流体扰动的低敏感性使得FLUXI2000成为一种特别优秀
的燃气计量表。
我们提供优于1%精度3D长表,表体己配好压力及温度传感器。
|
|
|
|
|
|
|
|
|
|
|
|
|
◆ 计量范围大,产品型号齐全:从DN50 G65至DN500 G10000
◆ 计量量程宽:Qmin/Qmax=1:20/1:30
◆ 压力损失小
◆ lp67级特别防水计数器
◆ 装备有完整的低频(LF)、中频(MF)、及高频脉冲发射器
◆ 可与各种电子设备接口连接
◆ 各种脉冲频率可互换
|
|
|
|
|
|
|
|
|
|
|
|
|
◆ 流量范围:8~16000m3/h
◆ 公称直径:DN50~DN500
◆ 压力范围:0~100bar
◆ 燃气温度:-10℃~+60℃
◆ 环境温度:-20℃~+60℃
◆ 保存温度:-40℃~+70℃
◆ 法定量程比:1:20/1:30

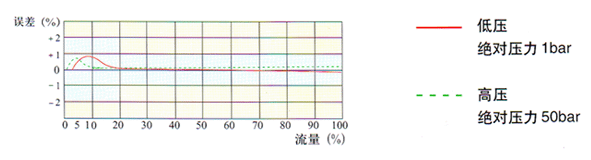

◆ 法定精度:TZ型为 1 .0级 Qmin-20%Qmax: < 土2%; 20%Qmax-Qmax: < 土 1 % |
|
|
|
|
|
|
|
|
|
|
|
|
◆ 输气管线燃气计量
◆ 输配管网燃气计量
◆ 工业燃气计量
◆ 能源管理
◆ 燃气调压站管理
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
◆ 符合欧共体标准EN12261
◆ 符合OIML lR-32/88建议标准
◆ 符合ISO标准
◆ 德国DVGW认证
◆ 中国计量器具型式认证
|
|
|
|
|
|
|
|
|
|
|
|
|

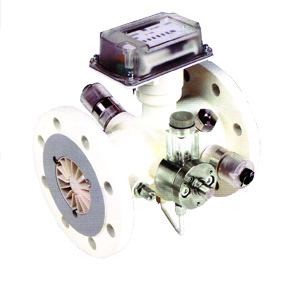

FLUXI2000TZ流量表由5个基本部件组成
◆ 表体
◆ 进气口整流器
◆ 测量部件及叶轮
◆ 磁耦合连接件
◆ 记录流过气体体积的机械式计数器
表体本身带有法兰,根据不同的工作压力,表体材料可采用铝、铸铁锻铁或钢。
整流器用于调整流速分布,消除任何可能影响计量精度的流体扰
动,这样只需在表的上游有2D的直管段,下游无要求。
流线型的紧固叶轮及一级减速齿轮组成了紧凑的测量部件叶轮轴安装在由不锈钢制成的两个高精度轴承上,轴承的永久自润滑
性能保证了优良的耐用性。
叶轮的转速与流过气体的流速成正比,并通过一套机械传动机构及磁耦合连接件传送至8位字轮式计数器,得到累积的工作状况下的气体体积。计数器外壳按IP67防水标准设计,可自由转动,
在各种安装方式下都可万便读数。 |
|
|
|
|
|
|
|
|
|
|
|
|
