◆ 具有机械计数器以及电子脉冲变送器的气体涡轮流量计
◆ 高精度用于贸易交接的CT型和用于工业生产的IM型
◆ 通过OIML-R32的认证
◆ 对直管段要求短（前直管段只需2D）
◆ 符合欧洲最严格的制造标准
◆ 合于符合DVGW规范的所有气体
◆ 多种配置和配件
◆ 可提供完整的计量方案（如流量计量系统和流量计量
撬）
|
|
| |
|
|
|
| |
| |
|
|
|
|
|
| |
| |
|
|
| |
◆ Vemmtec气体涡轮流量计的设计是为了满足高精度的气体流量测量。特殊的设计有利于减少气体扰动（如漩涡）和降低压力损失。
◆ 提供多种配件设备如：PTZ纠正仪、安全栅、前后直管段。
◆ 在流量计工作时，通过8位的机械计数器显示气体的流量。高/低频率的脉冲信号可以直接连接到流量计算机进行流量计算。
◆ IGTM-CT气体涡轮流量计通过了多个国家权威机构的认证。
◆ 可根据用户特殊的应用或精度要求，提供相应的产品和服务。
|
|
| |
|
|
|
|
| |
|
|

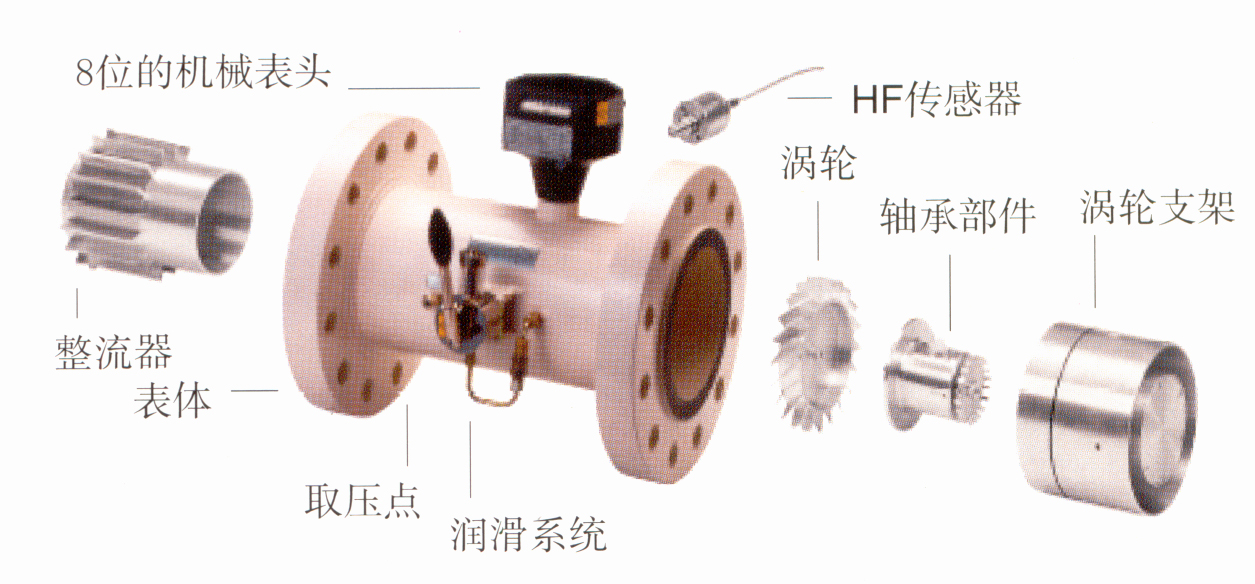

主要部件图 |
|

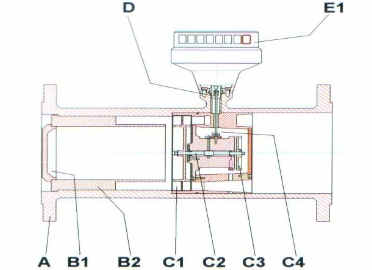

剖面图 |
|
| |
| |
|
| |
特 点： |
| |
◆ 具有8位数字机械计数器以及电子脉冲传感器的气体涡轮流量计
◆ 高精度用于贸易计量的CT型长表
◆ 标准的金属整流器
◆ 标准的润滑系统
◆ 通过OITM-R32认证，有效减少气体扰动和降低压力损失
◆ 前直管段只需2D
◆ 符合欧洲最严格的制造标准及多个国家的认证
◆ 适用于符合DVGW规范的所有气体
◆ 可配置PTZ修正仪、流量计算机，安全栅、前后直管段等多种配件
◆ 提供出厂组装标定证书 |
| |
|
| |
| |
|
| |
规 格： |
| |

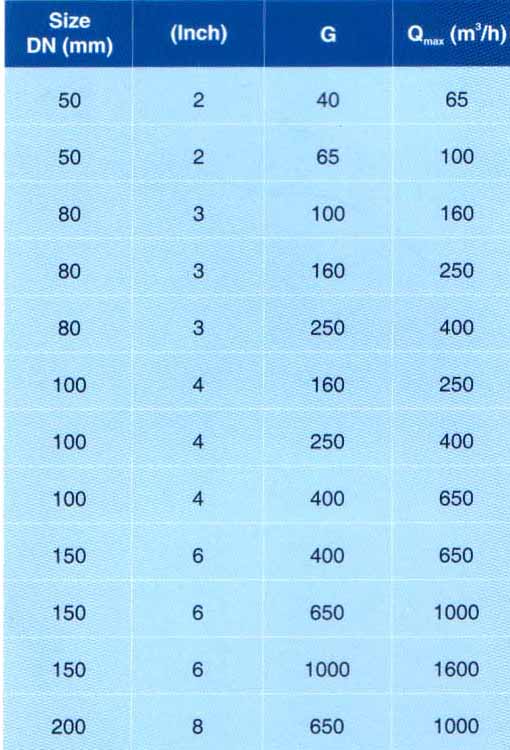

◆ 流量范围：10～10000立方米/小时(工况流量)
◆ 直径：DN50～DN400(2"～16")
◆ 表体长度：3D
◆ 压力范围：PNl0～PNl00
ANSll 50～ANSl600
◆ 过超载范围：符合ENl2261超载际准
◆ 温度：-10～60℃
◆ 防爆等级：EEx ia IIC T4...T6
|
| |
|
| |
| |
|
| |
精 度： |
| |
◆ 符合EC精度标准
◆ 能提供更高精度
◆ 可重复性：0.1%
◆ 量程比：直径DN80(3")或以上，量程比为1:20可提供量程比1：30或1：50的产品。在高压下，量程比可调高。以上量程比是在大气压情况。如果工作压力大于大气压，Qmin会更小。
|
|
| |
|
| |
| |
|
| |
构成材料： |
| |
◆ 表体：球墨铸铁或碳钢
◆ 整流器：铝
◆ 叶轮：铝
◆ 测量头和轴承部件：铝
◆ 轴承、轴和联轴关节：不锈钢
◆ 齿轮：不锈钢和合成材料
◆ 计数器和计数器金属板：铝
|
| |
|
| |
| |
|
| |
表头和脉冲发生： |
| |
◆ 表头为标准的8位机械计数器
◆ 脉冲信号标配：低频Reed开关(频率1脉冲=O.1，1或10立方米)中频传感器(频率40-190 Hz)
◆ 可选的表头传感器：第二低频Reed开关
◆ 可选的表体高频传感器：在涡轮叶轮上或在辅助叶轮上的第一和第二高频传感器(频率600—3300 Hz)
|
| |
|
