LWQ系统气体涡轮流量计是一种用于测量气体流量的速度式仪表,适用于测量各种燃气及工业领域中的各种单相气体,如天然气、丙烷、丁烷、乙烯、空气、氮气等。由于仪表精度高、重复性好、安装使用方便等特点,广泛应用于石油、化工、城市燃气、冶金、矿山等部门。本流量计执行国家JJG 198-94《速度式流量计检定规程》和Q/ZCY 04-1999企业标准。
|
|
|
|
|
|
|
|
|
|
|
|
|
进入仪表的被测气体,首先通过一个装在流量计壳体内的整流器,它不但能调整速度分布剖面,而且还能使气体流速增大,此后气体继续沿流动通道流动并使涡轮旋转。涡轮的角速度与渡过流量计气体的平均流速成正比,通过齿轮组传动和磁性耦合联动装置驱动流量计壳体上部的计数器显示工作状况下被测气体的体积量。
|
|
|
|
|
|
|
|
|
|
|
|
|
●自带独特结构的B型整流器,仪表前后直管段要求低(前≥3DN,≤1DN);
●采用自润滑滚珠轴承,使用维护方便;
●采用机械式显示,无需电源供电,无隔爆要求;
●短时间过载1.2*Qmax,仪表无损伤;
●压损小、抗干扰能力强;
|
|
|
|
|
|
|
|
|
|
1、型号规格、常见参数如下表:
型号规格 |
公称通经DN
(mm) |
流量范围
(m3/h) |
****工作压力(Mpa) |
准 确 度
(级) |
铸铝 |
不绣钢 |
LWQ-25 |
25 |
6~42 |
1.6 |
2.5;4.0 |
Qmin→0.2Qmin:+-0.5%
0.2Qman~Qman:+-1.5% |
LWQ-50 |
50 |
10~100 |
1.6 |
2.5;4.0 |
LWQ-80 |
80 |
25~250 |
1.6 |
2.5;4.0 |
LWQ-100 |
100 |
50~500 |
1.6 |
2.5;4.0 |
LWQ-150 |
150 |
85~850 |
1.6 |
2.5;4.0 |

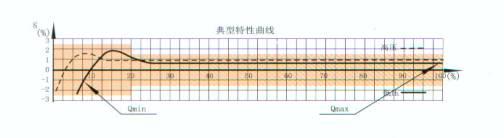

2、典型特性曲线
流量计典型特性曲线如下图所示,纵坐标代表仪表的基本误差,横坐标代理仪表的基本误差,横坐标代表仪表****流量的百分数。
3、可测量的气体如下表:
气体名称 |
化学式 |
在0℃、101.325kpa时的密度
|
气体名称 |
化学式 |
在0℃、101.325kpa时的密度 |
天然气 |
≈CH4 |
≈0.8
|
一氧化碳 |
CO |
1.25 |
乙炔 |
C2 H2 |
1.17
|
空气 |
≈N2 H2
|
1.29 |
氨气 |
Nh3 |
0.77
|
甲烷 |
Ch4 |
0.72 |
氩气 |
AR |
1.78
|
戊烷 |
C5H12 |
3.46 |
丁烷 |
C4 H10 |
2.70
|
丙烷 |
C3 H8 |
2.02 |
乙烷 |
C2 H6 |
1.36
|
丙烯(气体)
|
C3 H6 |
1.92 |
乙烯 |
C2 H4 |
1.26
|
氮 气 |
N2 |
1.25 |
氦气 |
HE |
0.18
|
氢 气 |
H2 |
0.09 |
二氧化碳 |
CO2 |
1.98
|
氧气(纯) |
O2 |
1.43 |
|
|
|
|
|
环境温度:-30~+55℃
相对湿度:5%~95%
大气压力:86~106kpa
介质温度:-30~+80℃
当流体中含有杂质时,应安装过滤器(本厂配套),滤除气体中的纤维、颗粒及其它杂质。
|
|
|
|
