概述

    MBN系列弹簧负载式调压器具备一只平衡阀,口径从DN25至DN150,带切断阀,切断阀受OS/66指挥器控制。适用于流量骤变或用磁阀迅速关断气源的声合,通常是工业或民用锅炉,这是由它特有的技术特点和操作特点决定的。此类调压器可应用于天然气、人工气、丙烷,或与空气的混合气,只要这些气体充分过滤,而且不含高成份的苯类物质。

 安装

    将调压器安装在水平管线上。为使调压器发挥****功能,宜在上游加装一只过滤器。
    正确安装步骤如下:
先确定调压器在运输过程中是否受损。
清除管线内的所有异物(包括沙土,焊渣等)
确认管线能承受调压器的重量,否则应安装支撑物。
在调压器的上下游安装切断阀,压力计和上、下游感压管。
确定调压器的气流方向为外壁上箭头所指方向。
如果调压器内置感压接头,连接感压管至出口法兰中央的接头

 操作

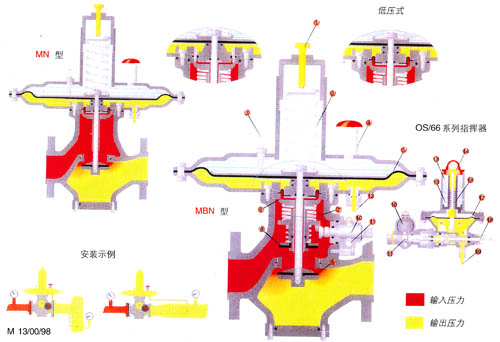

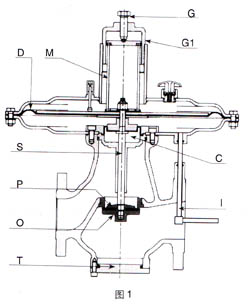

(下图) 皮膜D的动作借阀柱(S)传导至阀(O),出口压力借感 压管连接在皮膜(D)上作用,产生的力量与弹簧(M)抗 衡。皮膜上的气体压力欲关闭阀,而弹簧压力则欲打 开阀(故障既启开)。 当没有气流时,弹簧将阀完全打开,当超压时,调压 器关闭,阀垫(P)与阀(O)是一体的,确保完全密闭。 当弹簧与出口压力的对抗作用达到平衡时,皮膜一阀 柱一阀组合保持不动,而出口压力则符合弹簧设定点。 流量需求增加时,出口压力下降,弹簧的作用大于出 口压力作用,阀即打开,直到恢复出口设定压力为止。 当出口压力增加时,过程相反。 入口压力在平衡室(C)内作用,在各种操作状况下,皆 能精确、完美地平衡开关阀(O)

 安装示意图


 优点

故障即开启式调压器
平衡阀
反应迅速
控制精确
流量系数数高
调压范围广
零流量时完全密闭
可选用超高或超低压力切断阀
简便的在线维修

 整体尺寸

DN入口
25
40
50
65
80
100
150
DN出口
65
80
100
100
150
200
150
I
184
222
254
276
298
352
451
A
MN/
MBN/
380
500
500
500
620
620
720
500
500
MN/AP..-APA
MBN/...-AP
380
380
380
380
380
500
500
H
500
580
600
620
650
660
715
H1
95
100
120
132
145
180
204

 技术资料

设计压力
缸体
20bar
触发器
10bar
入口压力
MN/
MBN/
<=.10bar
MN/-AP.../-APA
MBN/AP.../-APA
>=.19bar
出口压力
MN/
MBN/
0.008--0.5bar
MN/-AP
MBN/AP
0.5--1bar
MN/-APA
MBN/-APA
1--3bar
工作温度
-10--+50
调压精度
RG 5

 材料

缸体
ASTM-A216WCB
上盖
FE360UNI5869
FE360UNI5869
阀柱
AISI-420
阀座
AISI-420
OT58UNI2012
皮膜
丁脯橡胶或氟橡胶
密封
