A/102
A/109

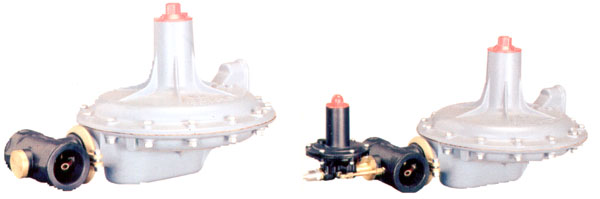

　型号




◆A/102和A/102-AP：不带切断阀

◆A/109和A/109-AP：附带切断阀




　结构配置




◆内部平衡阀
◆内部放散阀
◆超压和低压切断阀
◆人工复位
◆进口和出口直角连接与管线连接





　技术特性

允许最高进口压力
Pe.max:
5bar
进口压力范围
Bpe:
0.05～5bar
压力设定范围
Wh:
18～120bar
调压精度
Ac:
≤±5%
关闭压力
Sg:
≤+10%
最高流量(天然气)
Qmax:
≤25Nm3/h

　内装超压切断阀

自力式气动控制

切断精度
AG:
≤±5%
反应时间
Ta:
≤2sec.




● 孔径
7/16"
● 螺纹连接
进口和出口3/4"×11/4"BSP
● 配置
平面软式密封
球锥式金属与金属密封
● 适合气质
各种燃气
低温度燃气




　温度

标准型
工作温度
-10℃～+60℃
环境温度
-20℃～+80℃
低温型
工作温度
-20℃～+60℃
环境温度
-30℃～+80℃
