主要特点

调节可靠、操作安全、反应快速、没有导控式调压器的复杂维护。安装、调整和维护极易容易。
最大入口压力可达1.6MPa
最大出口压力可达0.3MPa
最大流量达5500Nm3/h
调压精度高,调压精度范围在±1%之内
双阀座结构,轴流式设计,安装空间小,流通能力大
调压范围宽,可以用于中低压
多种口径连:2"丝口和ANSI 150RF/250RF法兰
内置安全放散装置
平衡式阀芯的结构使出口压力稳定、对进口压力变化不敏感。
用作监控用途是十分理想的
压力设定简单
可在线维修
适用于天然气、液化石油气、空气、干水、氮气和其他气体。

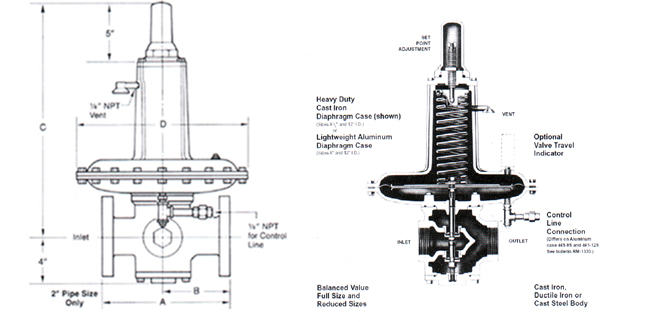

  外型尺寸和内部结构图








  外型尺寸:

类型 A B C D 重量 本体耐力(MPa)
螺纹 260 295 48 133 67 87
250LB法兰 260 295 48 133 67 87
300lb法兰 356 330 60 190 100 87
50NPT 356 330 60 190 100 87
65NPT 356 330 60 209 100 87


  构件材料
零部件名称
材料
上隔膜套
铸钢/铸铁
下隔膜套
铸铁
套管盖
球墨铸铁
上个模板和O型圈
不锈钢
隔膜
加固丁晴橡胶
阀杠
不锈钢或黄铜
软座阀门
模压聚亚安酯
阀支架
可拆卸阀座
铸铁/不锈钢
膜制阀门支座
阀门扣环
不锈钢

  出口压力范围
弹簧颜色
出口压力范围kPA
皮膜及材质量
绿色
1-4
12"铸铁
黄色
1.8-7.4
蓝色
7-24.5
露出色
1.5-3.6
12"铝
桔色
3-7.1
黑色
7-14
10-21
蓝色
21-42
8.5"铸铁
红色
35-70
桔色
7-14
8"铝
黑色
14-30
21-45.5
镉和白色
42-70
黑色和白色
60-250
