主要特点

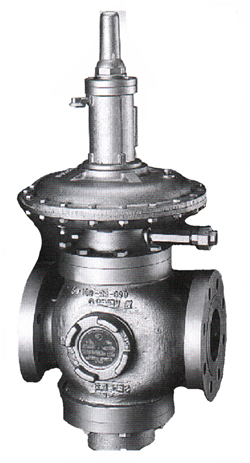

441-S大流量中低压力自力式调压器
调节可靠、操作安全、反应快速、没有导控式调压器的复杂维护。安装、调整和维护极易容易。
最大入口压力可达0.9MPa
最大出口压力可达0.1MPa
最大流量达30000Nm3/h

441-S自力式调压器主要特点
调压精度高,调压精度范围在±1%之内
双阀座结构,轴流式设计,安装空间小,流通能力大
调压范围宽,可以用于中低压
多种口径连:2"-4"丝口和ANSI1500RF/250RF法兰
内置安全放散装置
平衡式阀芯的结构使出口压力稳定、对进口压力变化不敏感。
用作监控用途是十分理想的
压力设定简单
可在线维修
适用于天然气、液化石油气、空气、干水、氮气和其他气体。

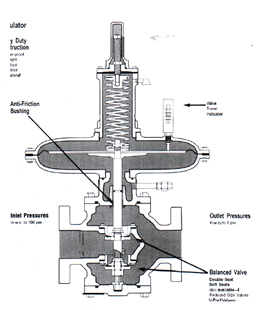

  外型尺寸和内部结构图







  主要技术参数:

类型 材质 本体耐压(MPa) 最大入口压力 弹簧颜色 皮膜尺寸(相应出口压力kPa)
510 460 406 356 305 254
2"螺纹 铸铁 2.0 0.9MPa 133 1-1.5 1-1.5 1.3-1.8 1.8-2.7 2.1-3.2 -
133 1-1.8 1-1.8 1.8-2.7 2.1-4.3 2.7-4.3 -
250Lb法兰 球墨铸铁 4.5 190 1.3-2.2 1.5-2.7 2.1-3.9 2.7-4.3 3-5.8 -
190 2.1-3.3 2.7-4.3 3.6-7 4.3-8.7 5.3-10.5 8.7-14
300lb法兰 铸钢 5.6 209 2.4-5 4.2-5.3 5.3-10 5.3-14 8.7-17.5 10-25
  - - - 10-23 12-32 17-100


  构件材料
零部件名称
材料
上隔膜套
铸钢/铸铁
下隔膜套
铸铁
套管盖
球墨铸铁
上个模板和O型圈
不锈钢
隔膜
加固丁晴橡胶
阀杠
不锈钢或黄铜
软座阀门
模压聚亚安酯
阀支架
可拆卸阀座
铸铁/不锈钢
膜制阀门支座
阀门扣环
不锈钢

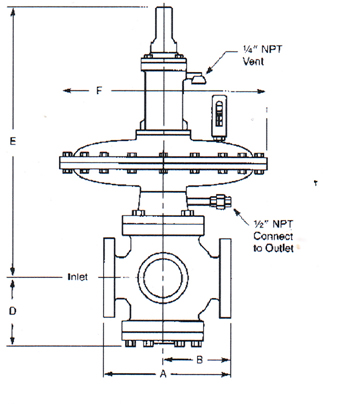

  尺寸表
调压器类型
2"螺纹
ANSI法兰
2"
3"
4"
250lb球墨铸铁或300lb钢
A
254
267
298
352
B
235
135
175
194
D
152
152
152
241
E
610
610
610
660
F
483
483
533
584
重量kg
58
60
72
112
