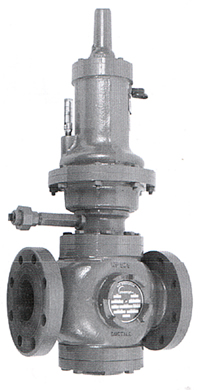

441-57S大流量中低压力自力式调压器
◆
调节可靠、操作安全、反应快速、没有导控式调压器的复杂维护。安装、调整和维护极易容易。采用独创的辊出隔膜保护层(获得专利)使的其增加了调压精度与导控式非常接近,又让它在发生故障时,特殊的结构将使调压器继续安全运行的特点,使的其被广泛用于各种场合。
◆
****入口压力可达8.4MPa
◆
****出口压力可达1.2MPa
◆
****流量达108000Nm3/h
441-57S自力式带辊隔膜调压器主要特点
◆
调压精度高,调压精度范围在±1%之内
◆
带辊出隔膜使其具备了普通自力式调压其操作简易,响应速度块,安装调试维修极其容易的性能。
◆
带辊出隔膜又使其克服了普通自力式皮膜下垂引起调压波动的缺点,也克服了普通自力式皮膜易损害的缺点。
◆
球形阀门隔膜保护层使其具备在隔膜时的紧急情况下能自动启动代替物,使调压器仍可继续运行,相当于具备备用功能。且同时发出警示。
◆
多种口径连:2"-4"丝口和ANSI1500RF/250RF法兰
◆
调压范围宽,可以用于中低压,压力设定简单
◆
双平衡阀座结构,安装空间小,流通能力大。
◆
大负荷构造,不绣钢内件,使用寿命长
◆
可以串联用作监控器,也可以和气体调压器串联使用做监控器。
◆
高性能降噪音设计
◆
多种口径连:2"-6"ANSI150RF/250RF/300RF/600RF法兰
◆
可在线维修
◆
适用于天然气、液化石油气、空气、干水、氮气和其他气体。
外型尺寸和内部结构图
构件材料
零部件名称
材料
上隔膜套
铸钢/铸铁
下隔膜套
铸铁
套管盖
球墨铸铁
上个模板和O型圈
不锈钢
隔膜
加固丁晴橡胶
阀杠
不锈钢或黄铜
软座阀门
模压聚亚安酯
阀支架
钢
可拆卸阀座
铸铁/不锈钢
膜制阀门支座
钢
阀门扣环
不锈钢
弹簧与出口压力范围
弹簧颜色
出口压力范围kPA
黄色
21-42
灰色
35-63
蓝色
52-110
红色
90-240
褐色
175-400
黑色
350-600
褐色和白色
550-850
黑色和白色
750-1200
特殊结构特点的原理图:
主要技术参数:
类型
本体材质
本体耐压(MPa)
****入口压力kPa
2"螺纹
铸铁
2.0
2.0
ANSI250Lb法兰
球墨铸铁
4.5
4.5
ANSI300lb法兰
铸钢
5.6
5.6
ANSI600lb法兰
铸钢
8.4
8.4
尺寸:
类型
A(mm)
B(mm)
重量
2"螺纹
铸铁
2.0
32kg
ANSI250Lb法兰
球墨铸铁
4.5
38kg
ANSI300lb法兰
铸钢
5.6
40kg
ANSI600lb法兰
铸钢
8.4
41kg
