应用




- 气体调压阀(GPR)可用于商业和工业气体装置及城市供气系统
- 适用于天然气和所有排腐蚀性气体




 特性




- 带有安全切断阀(SAV)的气体调压阀和用于气体泄漏的带有安全泄压阀(SBV)(可选)的气体调压阀
- ****阀门通径=DN
- SAV的气体流向轴向,压力补偿阀(内部旁路)包括在切断装置中。




 检验




- 气体减压阀的设计是依照DIN3380和DIN3381标准,依照DIN30690标准进行的强度质量和泄漏测试记录于依照EN10204的验收测试证书中。




 技术参数

压力范围
PN4
PN6
****入口压力
4 bar
5 bar
口径
DN25,DN50,DN80和DN100
连接形式
DIN法兰,PN16连接尺寸DIN2501
温度范围
(PN=正常压力)
-15℃~60℃

- 调压装置;可调输出压力范围
设定弹簧
Wh mbar
NO.
颜色
驱动A1/A2
驱动A3
1
20 to 50
2
45 to 100
20 to 50
3
90 to 200
45 to 100
4
浅红
150 to 300
75 to 150
5
深红
250 to 400
125 to 200
6
浅蓝
350 to 500
175 to 250

- 调压和关断压力
Wh毫巴
RG
SG*1
20~30
10
30
30~100
10
20
100~500
5
10
*1 平均值;取决于驱动装置和阀门口径。

- KG值M3/小时(流量系数)与天然气(密度pn=0.83 KG/m3)相关
DN(管道口径)
25
50
80
100
阀门直径
25
31
31
50
60
80
60
80
100
KG无减噪装置
370
460
800
1400
2200
2700
2900
3700
4200
KG有减噪装置
360
440
700
1100
2000
2400
2600
3000
3300

- 安全切断阀;可调范围
设定弹簧
上部输出压力*
下部输出压力*
NO.
颜色
钢丝直径
上部可调
范围毫巴
输出压力与正常
操作压力之间的
最小差值△Po毫巴
下部可调
范围毫巴
输出压力与正常
操作压力之间的
最小差值△Pu毫巴
输出压力
1
2,50
50 to 100
30
10/5
2
浅红
320
80 to 250
50
10/5
3
深红
3,60
200 to 500
100
5/2,5
4
4,75
400 to 1500
250
5/2,5
5
1
10 to 15
12
15
6
4,2
14 to 40
30
15/5
7
1,4
35 to 120
60
5




*注:如果控制装置同时给定上部和下部输出压力,则两者之间的差值必须至少大于表中给出的Pso-Psu 1.1*(△Po+△Pu)。
**表中前半部分(1~4)的AG值越高,后半部分(5~7)的AG值越低。




- 安全泄压阀(泄漏气体-SBV)
设定弹簧
驱动装置
输出压力***
NO.
钢丝直径mm
通过Pas设定毫巴
1
3,5
A1
15+5;40+10;90+15
1
3,5
A2
15+5
2
3,6
40+15
3
4,5
125+15
2
3,6
A3
20+10
3
4,5
60+15

***选择固定的设定值

 材料




- 执行结构外壳 铸铝合金;钢
- 伺服驱动装置外壳 铝合金;钢;黄铜
- 膜片,垫片
- 内件




 设计形式(可选)



- 带气体泄漏-SBV
- 驱动1带安全膜片
- 带活栓阀门RMG915
- 带减噪装置
- 不带SAV

- 不带SAV下部输出压力释放
- 带SAV人工释放
- 带SAV电磁遥控释放
- 带电子位置指示SAV“关”

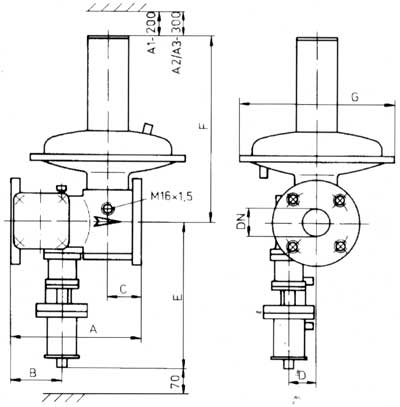

 尺寸

DN
A
B
C
D
E
F驱动装置
G驱动装置
重量驱动装置
A
A2
A3
A1
A2
A3
A1
A2
A3
25
184
80
52
40
280
365
---
---
296
---
---
20
---
---
50
254
114
75
50
370
510
26
41
80
298
140
83
65
330
---
595
590
---
394
520
---
60
90
100
352
160
100
72
70
100


 测量管线

DN25和DN50
SAV和驱动装置使用12mm管子
DN80和DN100
SAV使用12mm管子,驱动装置使用16mm管子

 连接用螺栓

DN25
M12x50 DIN2509-5.6;M12 DIN934-5 螺母
DN50和DN100
M16x60 DIN2509-5.6;M16 DIN934-5 螺母
-DIN-DVGW-测试标记
NG-4301AS0094

 设计和操作模式




    在控制系统中,无论入口压力和流量如何变化,RMG361型气体调压阀均能够保持输出压力恒定。
    它包括:调节单元(1),执行机构(2),SAV执行机构(3),切换装置(4),控制单元(5)和执行机构外壳(6)。
    调节单元的执行机构是通过一个补偿膜片(7)实现压力平衡的。对于每个公称通径,有不同的前期门口径可选。气体泄漏用SBV(9)可以作为选项安装于调节单元中。
    被调节的输出压力通过测量管线引至显示操作机构,并与由设定弹簧(10)张力产生的设定压力相比较,任何与设定值得偏差都将通过阀杆(11)造成执行机构的一个位移。如此实际的输出压力将被调节到给定值上。在没有气体消耗的情况下,执行机构将完全关闭。
    在带有安全膜片的设计中,安全膜片(13)平行安装于膜片(08)之上,当膜片(08)损坏破裂时,安全膜片将防止禁止泄漏的气体进入大气。一种泡沫金属的缸体(12)可以实现减噪的功能。
    如果出口压力超过或低于预设的限定值,装在入口侧的安全切断阀将切断气流。控制单元(5)中等测量膜片(20)将产品位移,因而转动机构中的滚珠(21)将释放切换阀杆。由于弹簧的压力作用于切换装置(4)的制动套筒上,通过该套筒SAV执行机构(3)的传动轴动作,SAV关闭。SAV只能人为地手动打开。





 调试




    气体压力调压阀应当在管线上保证水平安装
