- 可用于市政，车间和工业装置的供气系统
- 适用于要求快速反应的调节系统(燃气炉)
- 适用于天然气和所有非腐蚀性气体 |
| |
|
| |
- 入口压力范围大
- 可选的内部测量导压管线
- 反应迅速，可用于动态控制
- 阀门带有入口压力补偿
- 配带或者不带一体化的安全切断阀（SAV）
- 薄膜组件中带安全泄压阀（SBV）以防气体外泄，或带RMG 915放空阀（SBV阴断），或带额外的安全薄膜
- 配有可更换的盒式组件（插入式）而易于维护 |
| |
|
|
|
|
| |
****入口压力Pemax |
16 bar |
****允许压力Pzul |
16 bar (同样适用于带安全薄膜的款式) |
出口压力范围Wh
（毫巴） |
测量单元1 |
测量单元2 |
20 to 45 |
|
35 to 100 |
|
80 to 200 |
|
150 to 300 |
|
250 to 400 |
|
SAV和SBV的可调
范围见下图 |
300 to 500 |
500 to 800 |
400 to 800 |
600 to 2000 |
调节精度（RG）和
关断压力（SG） |
输出压力范围（毫巴） |
20 to 30 |
|
〉30 to 50
〉50 to 500
〉500 to 2000 |
|
阀门数据(流量系数KG用于天然气密度0.83kg/m3) |
阀座直径 |
KG值 |
口径 |
DN25 |
|
连接 |
KIN PN16法兰（尺寸按DIN2501） |
|
材料
|
阀体和SAV |
铝合金 |
薄膜外壳 |
钢板 |
内件 |
铝，黄铜，钢 |
薄膜，垫片 |
丁腈橡胶 |
环境温度范围 |
-15℃到+60℃ |
|
功能合强度 |
依照DIN3380和DIN3381 |
|
DIN-DVGW登记号 |
84.10e042 |
|
|
| |
|
| |
| SAV系统RM一720 K1 A和K2 A |
| |
测量单元 |
设定弹簧 |
超压释放
范围bar |
低压释放
范围bar |
编号 |
颜色 |
钢丝直径mm |
0.05…0.01
0.08… 0.25
0.2…0.5
0.4…1.5 |
|
K1A |
1 |
黄 |
2.5 |
2 |
浅红 |
3.2 |
3 |
深红 |
3.6 |
4 |
白 |
4.5 |
5 |
黄 |
1.0 |
|
0.01…0.015
0.014…0.04
0.035…0.12 |
6 |
白 |
1.1 |
7 |
黑 |
1.4 |
K2A |
2 |
浅红 |
3.2 |
0.40…0.80
0.60…1.60
1.20…4.00 |
|
|
3 |
深红 |
3.6 |
|
4 |
黑 |
4.5 |
|
5 |
浅蓝 |
1.1 |
|
0.06…0.15
0.12…0.40 |
|
6 |
黑 |
1.4 |
|
| |
|
| |
用于设定弹簧1-7 |
SBV弹簧钢丝线径2.5mm |
高于Pa 10毫巴-100毫巴 |
|
| |
|
| |
|

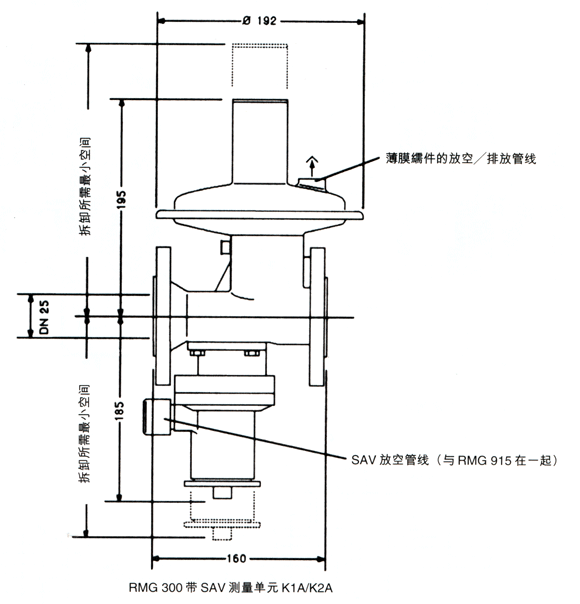

RMG 300 不带安全切断阀 |
4KG |
|
RMG 300 带安全切断阀 |
5KG |
|
| |
|
| |
|
| |
|
| |
 |
| |
| |
|
|
| |

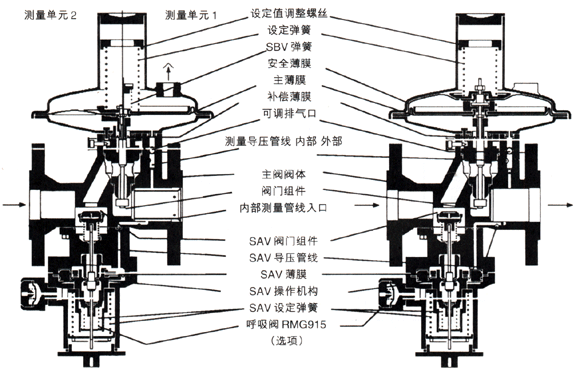

a)RMG300带内部测量导压管线带一体化泄压阀的测量单元1和SAV-单元K1A
b)RMG300带外部测量导压管线测量单元内带安全薄膜和SAV-单元K2A
|
|
| |
|
|
|
| |
|
| |
 |

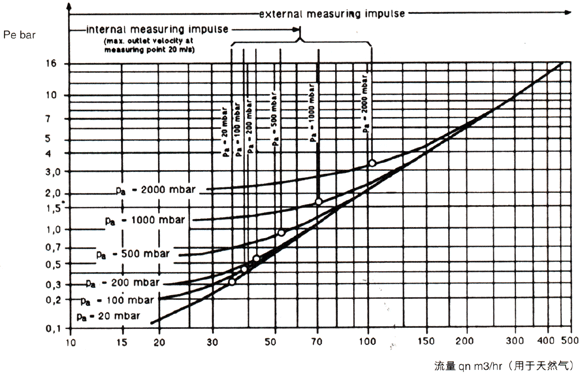

| 通常情况下，只有当出口管线扩大到高于入口线口径一级时，才可达到****流量qn. |
