介 绍




240系列是一种直接作用、薄膜操作、弹簧操作、强簧加载打开、杠杆操作的调压阀,适用于各种减压系统。

通过更换不同口径的空板,调压阀可以确保控制不同的入口压力和流量。

适用于各种非冷饮性气体,如天然气、工厂煤气、氮气、二氧化碳、丙烷和丁烷。




   应 用




设计用于民用设施的减压,商用设施、小型工业供气系统,如燃烧炉、加热单元、镉炉和其它要求准确、安全的压力控制的设备。




   口径范围




3/4",1",1-1/4"和1-1/2"螺纹 BS21 Rc,Rp和NPT




   安 装




调压阀可以根据现场条件以任何角度安装,提需注意防止水汽和固体颗粒进入放空口。为得到最优性能,安装角度应当为薄膜水平,弹簧竖直向上。

重要的一点是:在管线上安装时需预先去除管道应力,避免不平衡力加在阀门连接处。




   应用条件




****入口压力
(取决于所配孔板口径)

出口压力范围
240系列

出口压力范围
240PH系列

内部泄压阀设定

温度范围



****到10.3巴表压(150psig)

10到210毫巴表压
(4"到84水柱)

70到350毫巴表压
(28"到140"水柱)

20毫巴表压(8"水柱)
(高于出口压力设定值)

-20℃到+60℃






 特点





□ 调压阀和安全切断阀完全独立操作。

□ 薄其外壳可以相对于阀体旋转360°,并指向任何角度,从而在安装时适应有限的空间。

□ 调压阀外壳/阀头和安全切断阀都可以象组件一样地拆卸,保证了在不折卸主阀的情况下进行在线维护。

□ 操作压力范围大

□ 调压阀可以装配超压(OPCO)或低压/超压(UPCO/OPCO)安全切断阀。这些装置出现气体压力异常时保护下游系统。






 调压阀范围


选项
描述
240P
240LR
240R
240PH
P
无入口泄压阀
LR
带限流内部泄压阀
R
带内部泄压阀
OPCO-MK2
MK2-标准超压切断阀
S.309LP UPCO/OPCO
309LP系列组合低压/超压安全切断阀
SD
符合DVGW的安全薄膜
SD-OPCO
安全薄膜加超压切断
PH
高出口压力型,无内部泄压阀
K-ECL
带外部控制管线(ECL)监视
K-ECL-OPCO-MK2
同K-ECL,带MIK2-标准超压切断阀



例240-P-OPCO:240系列调压阀,不带内部泄压阀,带超压切断阀




 弹簧选择


 调压阀弹簧范围(240系列)
弹簧
出口压力范围
编号
颜色
毫巴表压
英寸水柱
126
10-20
4-8
131
本色
15-35
6-14
127
绿
25-43
10-17
392
40-75
16-30
393
70-140
28-56
394
140-210
28-84


相关SD调压阀弹簧范围的详情,请联系BD-RMG。


 OPCO MK2:超压切断阀
弹簧
出口压力范围
编号
颜色
毫巴表压
英寸水柱
861
35-90
14-36
868
绿
60-175
24-70
869
160-260
64-104


有关SD  OPCO 弹簧范围的详情,请联系BD-RMG。


 S.309LP-OPCO安全切断阀
弹簧
出口压力范围
编号
颜色
毫巴表压
英寸水柱
861
35-90
14-36
1103
80-130
32-52
1104
120-250
48-100
1105
200-350*
80-140*


****超压设定压力:260毫巴(104"水柱)S.240调压阀。


 S.309LP-UPCO/OPCO安全切断阀
弹簧
出口压力范围
OPCO
编号
颜色
毫巴表压
英寸水柱
1109
40-55
16-22
1110
绿
50-110
20-44
1111
110-200
44-80
1140
银/红
150-240
60-96
UPCO
1138
蓝/绿
10-30
4-12


****超压设定压力:260毫巴(104"水柱)S.240调压阀。





调压阀出口压力和安全切断阀压力之间最小差压

P型:35毫巴(14"水柱)或高于调压阀设定值10%两者取大

R/LR型:配有内部泄压阀时,55毫巴(22"水柱)

当配有UPCO/OPCO时,P型最小差压为45毫巴(18"柱);
R/LR型(配有内部泄压阀)最小差压为65毫巴(26"水柱)




   尺寸和重量


口径和型号
A
B
C
D
E
F
G
H
J
K
重量(公鼻)
3/4" & 1"
153
-
40
102
172
-
270
-
145
205
2.5
3/4" & 1" c/w
Mk2 OPCO
153
76
-
102
172
108
270
165
145
205
2.8
3/4" & 1" c/w
S.309LP OPCO
153
100
-
102
172
115
270
230
145
205
3.2
11/4" & 11/2"
153
-
53
127
172
-
270
-
145
205
3.0
11/4" & 11/2"
c/w Mk2 OPCO
153
89
-
127
172
108
270
178
145
205
3.3
11/4" & 11/2"
c/w S.309LP OPCO
153
110
-
127
172
115
270
230
145
205
3.6
3/4" & 1"
Series 240PH
153
-
41
102
172
-
270
-
165
205
3.25


所有尺寸单位为毫米

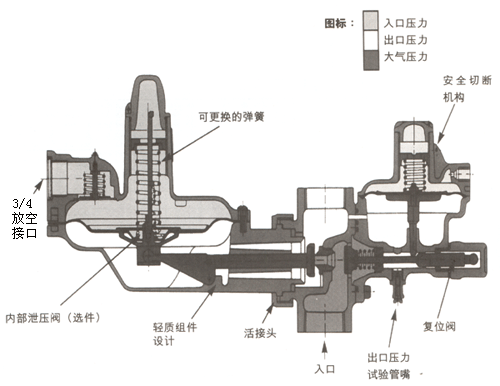

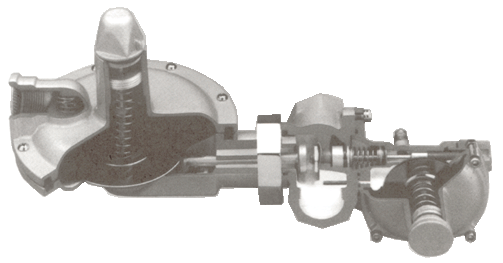

   剖面
