技术性能

* TT-31B 温度变送器为轨道式安装
* 输出信号:4-20mA 二线制、0-10mA 三线制、DC
* 精    度:0.5%FS
* 量    程:用户选择
* 环境温度:-20-85度
* 相对湿度:<85%RH
* 供电电压变化附加误差:<±0.005%/V
* 电路内置过流过压保护        德国 AM402
* 电路加装抗高次谐波干扰电路
* 电路加装抗高次谐波干扰电路
* 订货时请指定仪表量程、输出信号。
* 供电电压:24V DC

 适用范围


  石油、化工、化纤、纺织、橡胶、建材、电力、冶金、医药、食品等工业领域现场测温过程控制,特别适用于计算机测控系统。也可与DDZ-III型仪表配套使用。



 特点




* 采用德国 AM402 信号处理专用集成电路。
* 轨道式安装、适用于控制柜、配电盘安装。
* 与 Cu50、Pt100 工业热电阻配接,输出标准电流信号。






 分类

测温元件分度号 测温范围(度) 备注
Pt100 -200-600 跨度>50度
BA1 -50-500 跨度>50度
BA2 -200-600 跨度>50度
Pt10 -50-600 跨度>50度
Cu50 -50-150 跨度>50度
Cu100 -50-150 跨度>50度
K 0-1100 跨度>300度
E 0-800 跨度>300度
S 0-1300 跨度>300度

 安装使用




* 将变送器固定在35mm标准轨道上。
* 电路安装及接线:
A. 热电阻到变送器端子间的引线要求尽量缩短,以减少不必要的精度损失。
B. 变送器连接的信号线可以为普通的双绞线。
C. 零点调节和量程调节电位器在产品出厂时,已经调校好,但随着使用时间的增加,精度会降低,则在此时调节这两电位器,使精度恢复。
D.为消除热电阻引线对测量精度的影响,热电阻要采用三线制连接,要求三根线要等长度、等线经。(即用引线作补偿)
* 变送器的校准:对于一体化变送器可以插入热槽用标准温度计校准。如欲单独校准模块,可将铂电阻焊下,用精度为±0.01%-±0.02%,最小位为0.01欧姆的电阻箱(如ZX-25a)代替铂电阻,按分度值放置电阻箱阻值,在标准负载电阻250欧姆(±0.01%)上用精度±0.01%的5位半或6位半数字电压表测量输出电压。一般检查跨度的0%,20%,40%,60%,100%6个点,对应的输出电压值应为1.000, 1.800, 2.600, 3.400, 4.200和5.000伏,将实测值与标准值的偏差除以4.000伏即为相对误差。如果要测定温度系数则要将变送器放入恒温箱中测试。同样可以检查热电偶变送器,但必须用冰点瓶、热偶丝以及低内阻信号源以模拟实际热电偶的电势。

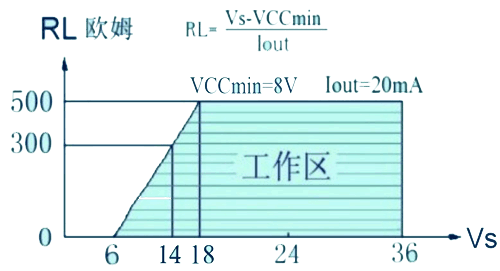

 工作电压与输出负载关系
