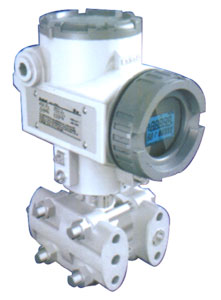

gp变送器

　技术性能

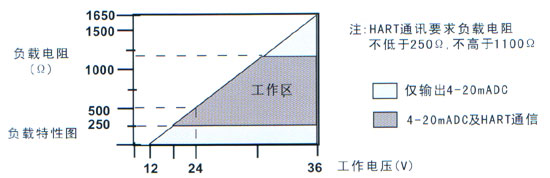

	使用对象：液体、气体或汽体输出信号：4-20mA输出叠加HART®协议数字信号（两线制）平方根输出：在输入压力1.0%100%之间，输出与差压呈平方根关系；在0%-0.1%之间，输出差压分段呈线性关系；输出4-20mADC之间无跳变，叠加HART®协议数字信号（两线制），用户可根据现场情况选择线性输出或平方根输出。		测量范围：量程3 0-0.2～7.0kPa(0-20～715mmH₂O) 量程4 0-1.0～37.4kPa(0-96～3810mmH₂O) 量程5 0-4.7～186.8kPa(0-477～19050mmH₂O) 量程6 0-17.3～690kPa(0-0.18～7kgf/cm²) 量程7 0-57.7～2068kPa(0-0.525～21kgf/cm²) 量程8 0-172.3～6890kPa(0-1.75～70kgf/cm²) 电源：外部供电24V DC，（电源范围12V-36V）负载特性：负载电阻回路允许的****负载电阻Rmax=(E-12)/0.02(Ω)如图所示


	危险场所安装：隔爆型ExdllCT6；本安型ExdllCT6；迁移特性：正负迁移后，其量程上、下均不得超过量程的极限。在最小量程时，**正迁移为0.975URL；负迁移为0.975URL；**负迁移为-URL。在平方要输出时，正负迁移可调校流量量程的10%。温度范围：介质温度 -40～104℃ 储存温度 -40～85℃ 整机工作温度 -40～85℃（-30～75℃带LCD显示表头）；相对温度：0～100% 超压极限：施加0（绝对压力）13.76MPa压力到变送器任意一侧，变送器不损坏；法兰可承受68.9MPa压力；正常工作压力在3.45KPa（绝对压力）至变送器量程上限。容积变化量：小于0.16cm³。阻尼：时间常数在0.1～32.0s之间可调。启动时间：3sm，无需预热。

　性能指标


	（在无迁移、316不锈钢隔离膜片及其它标准测试条件下）量程比： 100：1 精度：量程为3、4、5 在量程比为1：1到10：1时，为调校量程为±0.1% 在量程比为10：1到100：1时，为±0.05（1+0.1URL/量程）%量程；量程为6、7、8、9、0 在量程比为1：1到10：1时，为调校量程的±0.15% 在量程比为10：1到100：1时，为±0.075（1+0.1URL/量程）%量程，稳定性：十二月误差为**量程的±0.2% 温度影响：量程为4、5、6、7、8，零点误差为量程的±0.25%/55℃。包括量程和零点的总误差，为量程的±0.5%/55℃。注意：对于量程3温度误差要加一倍。超压影响：加压140 kgf/cm²后，误差为量程范围的±0.25%。静压影响：在线性输出时，零点误差：加静压140kgf/cm²后，量程4、5零点误差为量程范围的±0.25%，量程3、6、7、8零点误差为量程误差的±0.5%。量程误差：量程4、5、6、7、8误差为量程范围的-1±0.25%/6.89%MPa，量程3误差为量程范围的-1±0.25%。这是系统误差，安装前可按实际静压调校，消除这个误差。电源影响：小于输出量程的0.005%/V 振动影响：在任意轴向上，频率为200HZ，引起的误差为量程范围的0.005%/g 负载影响：只要输入变送器的电压高于12V，在负载工作区内无负载影响。安装位置影响：**可产生不大于0.25kPa的零误差，但可校正，对量程无影响；测量本体相对法兰转动无影响。电磁辐射：符合IEC801标准

　结构指标


	结构材料：隔离膜片和排气/排液阀：316不锈钢、哈氏合金C、蒙乃尔；法兰和接头：316不锈钢、哈氏合金C、蒙乃尔； “O”型圈（与测量介质接触）：氟橡胶、丁氰橡胶、乙烯-丙烯罐充液体：硅油；法兰和接头：316不锈钢、哈氏合金C、蒙乃尔合金螺栓：碳钢镀锌、1Cr18Ni9、OCr17Ni4CuNb、42CrMo；电气壳体：低铜铝合金；涂层：聚酯环氧树脂。引压连接件：量程为3、4、5两法兰连接螺纹1/4-18NPT中心孔距为54mm；两法兰连接螺纹1/2-14NPT中心孔距为51、54、57mm三种尺寸。量程为6、7、8大差压变送器，两法兰连接1/4-18NPT，中心孔距为54mm；两接头连接螺纹1/2-14NPT（锥管螺纹）。电气连接：用1/2-14NPT带螺纹端导线管及接线端子和配套的试验片。重量：4.5kg（不包括选件）。

　规格表

EST3051-GP		智能压力变送器型号
	代号	测量范围
	3 4 5 6 7 8 9 0	0-0.2～7.0kPa 0-1.0～37.4kPa 0-4.7～186.8kPa 0-17.3～690kPa 0-51.7～2068kPa 0-172.3～6980kPa 0-517～20680kPa 0-1035～41370kPa
		代号	输出
		E	4-20mA DC 输出叠加HART协议数字信号（两线制）
			代号	结构材料
				法兰接头	排气/排液阀	隔离膜片	灌充液
			22 23 24 25 33 44	316不锈钢 316不锈钢 316不锈钢 316不锈钢哈氏合金C 蒙乃尔	316不锈钢 316不锈钢 316不锈钢 316不锈钢哈氏合金C 蒙乃尔	316不锈钢 316不锈钢蒙乃尔钽哈氏合金C 蒙乃尔	硅油硅油硅油硅油硅油硅油
				代号	选件
				M4	多功能LCD显示表头
				B1 B2 B3	管装弯支架盘装弯支架管装平支架
				D1 D2	法兰排气/排液阀在上部法兰排气/排液阀在下部
				N Y	1/4NPT连接腰型接头：1/2NPT锥管螺纹
				Da Fa	隔爆型本质安全型
EST3051-GP 6E22M4B1D2NFa 选型示例
