产品简介 |
|
| |
| |
|
|
| |
HSV086

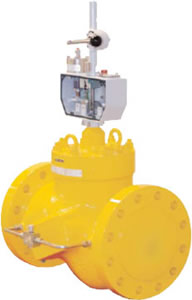

◆ HSV086系列切断阀是广泛应用于燃气输配系统、燃气管网和工业气体调压系统的高可靠性安全切断阀。
◆ HSV086的前身-SV086已经在世界各地成功应用超过25年，并以其高品质和广泛的适用性赢得了全球用户的青
睐。与SV086相比，HSV086是在其基础上，利用现代技术显著改进和完善了的新一代产品。
◆ HSV086系列安全切断阀主要有以下两种类型：
- HSV086：标准型，公称直径从1”到12”
- HSVS086：具有两级释放装置，公称直径从16”到24”
◆ 以上两种类型均提供超压和亏压切断保护，并采用模块化设计。配有标准控制结构和感应元件，都可适用于
100 bar的工作压力。公称直径达到12”，压力等级达到ANSI 2500。 |
|
| |
|
|
|
| |
|
| |
产品特点 |
|
| |
| |
|
|
|
|
| |
>> 极低的维护成本
> 维护周期长
- 部件之间摩擦力极小
- 材料选用考究
- 结构简单，部件少
> 装拆简便
- 专利阀体可在线维护
- 阀座密封圈检查简单方便
> 维修备件极少
>> 结构模块化
- 压力传感器、控制结构和词体互为独立模块
- 不同尺寸和压力等级的切断阀具有相同的传
感器和控制结构
>> 阀座设计独特(专利阀座)
- 阀座密封圈抗腐蚀性强，维护周期长
- 即使在低温条件下仍可保证关闭严密
>> 极高的安全性和可靠性
- 不受任何振动影响
- 动态部件维护周期长
- 单悬挂式阀芯(HSV086)
- 直接压力感应式
|
|
>> 在线性好，精度高
- 滞后性小
- 受温度影响小
>> 具备就地紧急切断按钮
- 当取压信号管堵塞时可用
- 当感应元件膜片破裂时可用
>> 双控结构
- 一个标准的切断阀加装一个触发器可以同时监
控两级调压器的出口压力，实现两级切断。
>> 根据需要可选装如下附件
- 各种型号的压力传感器/调节弹簧
- 远程关闭控制器
- 阀芯位置指示器
- 阀位远传传感器
>> 技术参数周详
- 符台现行标准
- 多种语言版本
>> 快捷的供货周期
- 常规型号空运四周内交货 |
|
| |
|
|
|
|
|
| |
HSV086工作原理 |
|
| |
| |
|
|
|
|
| |
超压保护
◆ HSV086具有超压和亏压保护功能。亏压保护也可防止膜片破裂。
◆ 当作用在传感器(3)上的出口压力(1)高于调节弹簧(5)和(6)设定的****压力值时，膜片(2)下移，并带动控制杆(8)绕枢轴(9)逆时针旋转，销钉(7)上移，使平衡杆(10)绕枢轴(11)向右
旋转。
◆ 这样，平衡杆(10)支撑的开关销(18)下移，开关杆(16)绕轴(17)转动(轴(17)是与碉芯(20)相连的阀杆支点)。当开关杆(16)旋转90°时，安装在阀体上的关闭弹簧(19)推动阀(20)开始关闭。
◆ 阀芯开始关闭时，阀芯下游压力开始降低直至降低到出口压力值。入口和出口压力差作用在阀芯(20)上，产生一个附加关闭压力使阀芯进一步趋于关闭，切断阀被锁定。此时，即使出口压力(1)低于****超压切断压力设定值时，阀芯仍保持关闭。
|
|
亏压保护
◆ 当作用在传感器(3)上的压力(1)低于弹簧(6)设定的切断压力值时，膜片(2)上移，使调节弹簧(5)顶部的弹簧帽(4)压在控制结构外壳上，而与膜片(2)之间失去作用。这样，切断压力仅由调节弹簧(6)确定。
◆ 这时，控制杆(8)推动销钉(12)下行，使平衡杆(10)像超压保护时一样向右旋转。开关杆(16)和阔芯(20)的动作与超压保护的情况相似。
◆ 如果膜片破裂，阀芯将以相同的方式关闭进行切断保护。
复位
◆ 当故障排除，并且作用于阀芯(20)上的压力达到平衡后，则需手动开启阀门复位，操作方法如下：向下(里)推动手柄(13)，并使其顺时针转动，同时，按住(下)复位按钮(15)开启阀门。阀门开启后，弹簧推动操作手柄回到起始位置，接合器(14)与操作手柄(13)脱开。
|
|
| |
|
|
|
|
|
| |
|
| |
| HSVS086工作原理 |
|
| |
| |
|
|
| |
◆ HSVS086的第一步操作动作与HSV086相同，但第二步不同。当标准控制装置(8)脱开，控制杆(10)将绕枢轴(4)向右旋转，旋转15°后，轴套(2)脱离阀杆(5)，阀芯(6)关闭。阀芯(6)和阀(5)因受重力和来自关闭弹簧(11)的力而被推入阔座内。
◆ 当故障排除，并且作用于阀芯(6)的压力达到平衡状态时，首先将标准控制装置(8)复位。然后进行第二步复位。通过手轮(1)可轻易地将阀门(6)打开。
|
|
| |
|
|
|
|

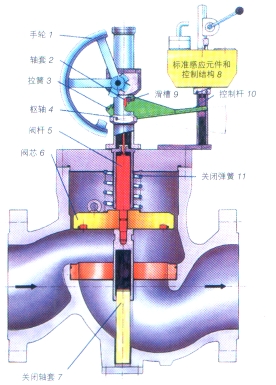

HSVS086型切断阀结构图 |
|
| |
| 技术参数 |
|
| |
综合数据 |
型号 |
BAAI HSV086(公称直径 1-12'')
|
| BAAI HSV086(公称直径 ≥16'') |
压力等级 |
ANSI150,ANSI300,ANSI600,ANSI1500 |
****压力 |
**bar ANSI150,50bar ANSI300,100bar ANSI600,**bar ANSI1500 |
工作温度 |
-20℃～60℃ |
环境温度 |
-30℃～60℃ |
超压范围 |
**bar ANSI150,3-49.5bar ANSI300,3-95bar ANSI600,**bar ANSI1500 |
亏压范围 |
0.7-10bar |
|
| |
HSV086流量系数 |
公称直径(英寸/mm) |
Cg 值
|
1''25 |
480 |
2''50 |
1,950
|
3''80 |
4,300 |
4''100 |
7,050
|
6''150 |
15,100 |
8''200 |
26,060
|
10''250 |
40,800 |
12''300 |
60,050 |
|
| |
DIN 3381/EN14382 分级 |
精度等级 |
AG 1:20-95bar |
超压保护 |
AG 2.5:3-21bar |
精度等级 |
|
亏压保护 |
AG 5:0.7-10bar |
|
|
|
| |
HVS086尺寸(mm)和重量(kg) |
公称直径(英寸/mm) |
ANSI 300 |
ANSI 600 |
ANSI 300/600 |
英寸 |
mm |
L |
重量 |
L |
重量 |
H |
1'' |
25 |
203 |
30 |
216 |
30 |
555 |
2'' |
50 |
267 |
45 |
292 |
45 |
615 |
3'' |
80 |
318 |
60 |
356 |
65 |
655 |
4'' |
100 |
356 |
105 |
432 |
115 |
665 |
6'' |
150 |
445 |
195 |
559 |
210 |
715 |
8'' |
200 |
559 |
295 |
660 |
320 |
867 |
10'' |
250 |
662 |
455 |
787 |
490 |
995 |
12'' |
300 |
711 |
600 |
838 |
660 |
960 |
|
| |
材料规格(标准阀) |
部件 |
材质 |
部件 |
材质 |
|
A352-LCC(QT)或同等材料 |
触发器 |
不锈钢 |
|
1''/DN25：S355N或同等材料 |
膜片 |
丁腈橡胶带加强尼龙 |
顶部法兰 |
S355或A352-LCC(QT) |
动态O形圈 |
氟橡胶(Viton) |
阀塞 |
S355N或同等材料 |
静态O形圈 |
丁腈橡胶(NBR) |
阀杆 |
不锈钢 |
感应无件 |
S355N或同等材料 |
阀座密封圈 |
不锈钢 |
|
|
|
欲要更详细资料，请来电索取 |
