产品特性




 符合GB16802《城镇燃气调压器》标准
 关闭特性灵敏、调压精度高
 内置过滤装置
 内置超压自动切断、自动复位及安全放散装置
 箱式结构,采用长寿命材料
 安装简单、使用维护方便
 当介质含有硫、苯等腐蚀性物质时,可选用抗腐蚀性材料
 适用介质:天然气、人工煤气、液化石油气、空气等
 可用于庭院、楼栋、单元及小型直燃设备调压




 主要技术参数




 进口压力P1(M Pa): 0.02 ~ 0.4
 出口压力P2(KPa): 1 ~ 5
 稳压精度δP2:±15%
 关闭压力Pb:≤1.25P2n
 排放压力Pd:P2n+2KPa
 切断压力Pq(KPa):2 ~ 7
 工作温度t:-20℃ ~ 60℃
 公称通径:DN25 DN40 DN50

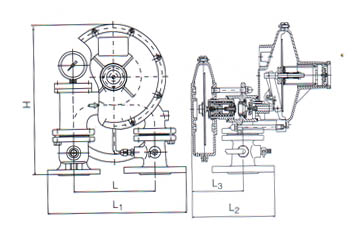

 主要结构及安装尺寸
单位:mm
型号
连接法兰
L
L1
L2
L3
H
进口
出口
25DQ
DN25
DN25
175
290
320
140
380
40DQ
DN40
DN40
175
310
320
140
380
50DQ
DN50
DN50
200
360
320
150
380
连接法兰标准:JB/T81-94、PN1.6
 结构图
