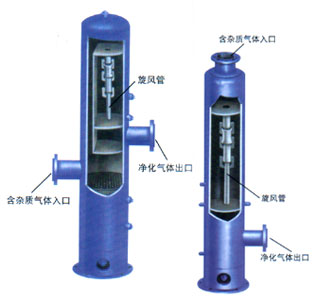

旋风管气液分离器




     PECO公司开发的气液分离器分离气体中的液体和部分固体，结构简单，操作方便。主要有鳍型挡板分离器、旋风管分离器两大类，用于除去气体中的大量液体和固体，对介质进行初级分离。
根据以下原则选择不同的液体设备
◆ 液体性质            ◆ 液体量
◆ 要求的分离效率      ◆ 要求的压降
◆ 应用的工况          ◆ 用户的其它要求




 应用


  ◆ 从管线气体中除去大量液体
◆ 从废余气体中除去氨、乙二醇、硫化物等杂质
◆ 从燃气中除去液态碳氢化合物、润滑油等
◆ 从原料气中除去液态碳氢化合物和水


 工作原理

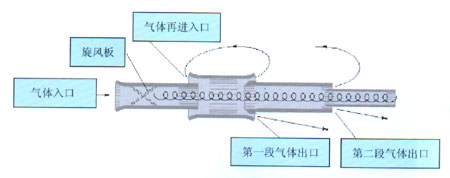

  利用离心的原理去除进入旋风管的杂质颗粒。旋转运动产生的惯性运动使杂质紧贴在旋风管内壁并被从出口处排出去。



 特点




◆ 较高的液体储污量
◆ 不易被堵塞
◆ 对粘稠或表面张力较低的液体效率较高
◆ 能承受较高的压差




 型号标注：（示例）



  ◆95V-23-TS-14-840-CT
◆95V：95：产品代号；V：立式
◆23：2-旋风管数量  3-3英寸旋风管
◆TS：顶部进口，侧面出口（SS：侧进、侧出）
◆14：筒体直径（英寸）
◆840：设计压力
◆CT：旋风管

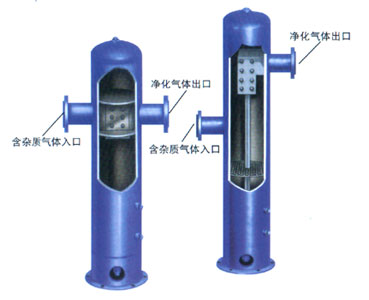

 鳍型挡板气液分离器





型号标注：（示例）
95V-3-SS-14-840-HT
95V：95：产品代号；V：立式
3：挡板代号
SS：侧面进口，侧面出口
14：筒体直径（英寸）
840：设计压力
CT：旋风管

特点：
◆ 适应较大的流量变化
◆ 不受流量变化影响
◆ 较高的液体储污量




 工作原理

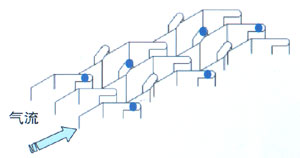

       根据液、固颗粒撞击挡板的概率设计挡板，杂技碰撞到挡板后被捕捉而达到除去的目的。
