聚结器通常用于存在很难去除的液体的情况,例如润滑油、氨等,也用于去除非常细微的液滴或用于保护不能有液体存在的非常精密的设备。




 操作原理

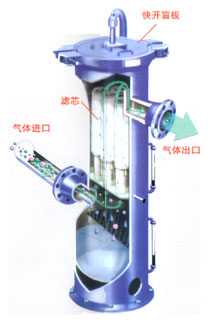

    为除去超细微液滴,聚结器使用具有两种功能的高效聚型滤芯:首先必须凝聚超细微的液滴,然后滤芯必须通过它的网络排出凝聚的液体。气体流向从滤芯内部向外部,通过滤芯后液体被聚结并分离出来,同时液体在重力作用下通过滤芯网络排出。






 应用举例


  去除气体压缩机中混入的润滑油;
去除气体中的烃类液体
固体干燥剂和分子筛子床:保护不被润滑油、乙二醇和氨污染;
丙烷制冷系统:将润滑油从丙烷中分离出来;
气体分析仪:去除气体分析仪气体试样中的液体和固体颗粒
重沸器:去除重沸器燃料油中的杂质
接触器:去除乙二醇和氨接触器下游携带的乙二醇;
涡轮燃料气:去除涡轮燃料气中的杂质;
沼气:用于去除发电设备的沼气中的杂质;



 操作数据


  过滤精度:0.3um
过滤效率:固体99.98%   液体:99.5%
起始压降:小于0.013MPa
更换压降:建议0.1MPa



 其它说明


  与滤芯成一体的密封结构,无须
   单独密封元件;
设计压力根据具体工况确定;
滤芯最高使用温度:82℃
容器设计规范按GB150或ASME Ⅷ-1;
金属内构件为碳钢或不锈钢;



 标注示例


77 H 33 3 36 38 1450
产品代号 放置形式 滤芯数量 滤芯外径 滤芯长度 筒体直径 设计压力
聚结器 V:立式   3:4.5" 24:24" 单位:英寸 单位:PSI
      5:5.75" 36:36"
        72:72"
