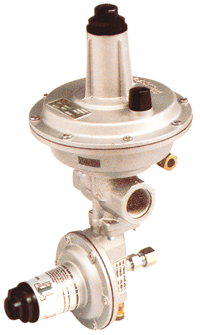

DIVAL 50-100

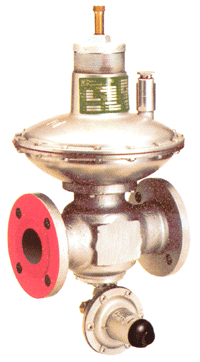

DIVAL 160-250

 紧急切断阀




    作为一种安全装置,当某些故障引起调压器出口压力达到预定警戒值时,它立即自动断流阻止燃气继续流向下游,从而保障用户安全。需要时也可手动操纵该装置截断气流。紧急切断阀L可装在DIVAL调压器内,不管它用作主调压器,还是用作串联(在线)式监控器。调压器安装切断阀后其阀系数下降约5%。




 切断阀主要性能




  - 设计压力:16bar
  - 工作温度范围:-10-60℃
  - 环境温度范围:-20-60℃
  - 精度(AG):
超压切断±5%
欠压切断±15%
  - 内路旁
  - 超压和/或欠压切断
  - 可用按钮手动关闭
  - 人工开启
  - 可加电磁或气动摇控
  - 可加装阀位信号远传装置
  - 易于维修
  - 外形尺寸小




 安装




为保证调压器正常的工作性能,DIVAL调压器的安装应做到下列几点:

a)过滤:管道中的燃气应经恰当的过滤,调压器前的管道应经吹扫清理去除一切杂物;

b)取压点:取压点设在调压器后,取压点前应有一长度不小于四倍管径的直管段,其后还应有一长度不小于二倍管径的直管段。




 订货说明




订购时请采用下列表示法:

- 调压器
DIVAL-尺寸规格-法兰-阀体材料-P1(bar)-P2(mbar)-头部外经-流量Nm3/h-燃气种类
例:
DIVAL250-DN2"-ANSI150RF-钢-P1=0.5~5bar P2=20mbar-头275-Q=300-天然气

- 监控器
订购表示法与调压器相同,但需注明作监控器用

- 紧急切断阀
尺寸-控制头型号-欠压切断压力-超压切断压力。
例:
  DN2"-L-Pmax50mbar(无欠压切断要求)
  订购备件请注明备件序号。
