用途

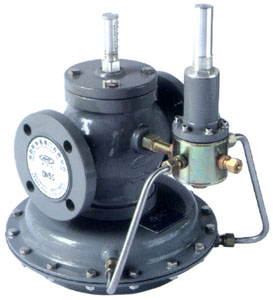

RTJ-N系列间接作用式调压器应用于高中压、中中压一级燃气输配系统、可作区域调压或及工商业用户、
  直燃设备的调压稳压设备。
适用于天然气、人工煤气、液化石油气。
符合GB16802-1997《城镇燃气调压器》标准。



 主要技术参数





进口压力范围 P1:  0.1~0.8MPa
出口压力范围 P2:  0.02~0.4MPa
稳压精度δP2: ±5%
关闭压力 Pb: ≤1.15P2n
工作温度 t: -20~60℃
口径系列: DN50、DN80、DN100、DN150
法兰等级: PN1.6MPa




 特点





出口压力调整准确,设定简单
全平衡式阀芯结构,稳压精度高
响应速度快,流通能力大
阀位显示
模块化结构,易于在线维护维修

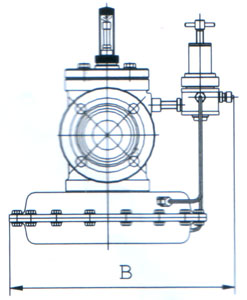

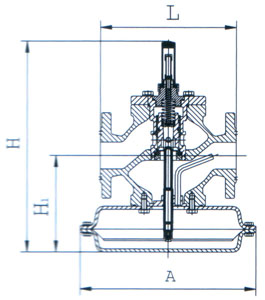

 结构尺寸(单位:mm)


型号
A
B
L
H1
H
进、出口法兰
RTJ-50N
330
377
254
181
395
DN50
RTJ-80N
420
464
298
282
498
DN80
RTJ-100N
420
464
352
302
538
DN100
RTJ-150N
420
464
451
322
578
DN150
