用途
 主要参数

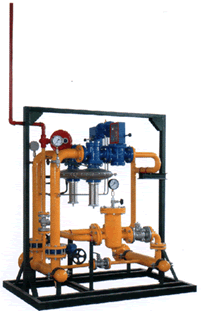

★KG系列调压柜为燃气锅炉专用调压柜,集调压、过滤、超压切 断、计量、安全放散等为一体。其结构通常为 柜式,且占地面积小,造型美观,适合于户内、安装。适用于天然气、人工煤气。

★KG系列锅炉专用标准型调压柜是以最为常见的工况设计,是按进口压力 P1=0.1-0.4MPa(天然气),P1=0.03-0.1MPa(人工煤气);出口压力 P2=5-15KPa所配置。用语天然气或人工煤气,因其热值不同,相同吨位 锅炉所用调压柜配置不同,应该根据实际介质进行选择


进口压力范围 P1:

0.05~0.4MPa(天然气)
0.03-0.1MPa(人工煤气)

 出口压力范围 P2

5 ~ 15KPa(80Q)
 稳压精度   δP2:
± 10%
 流量计精度:
关闭压力    Pb:
≤1.2P2n

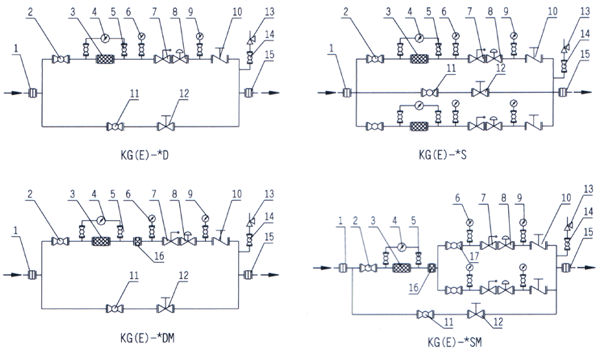

 基本配置



1.气体极口绝缘接头(选配)

2.气体进口阀门

3.气体过滤器

4.压差表(选配)

5.压差表前后阀门

6.气体进口压力表

7.紧急切断阀

8.调压器

9.气体出口压力表

10.气体出口阀门

11.旁通进口阀门

12.手动调节阀门

13.安全放散阀

14.球阀

15.气体出口绝缘头(选配)

16.气体流量计

17.球阀

 选型参考表


序号
调压柜型号
进口压力(MPa)
出口压力(KPa)
额定流量(NM3/h)
适用锅炉范围
天然气
人工煤气
1
KG-100**
0.03-0.4
1-15
100
 0.5T,IT锅炉
 0.5T锅炉
2
KG-200**
0.03-0.4
5-15
200
 1.5T,2T锅炉或总吨位 不大于2T锅炉组  IT锅炉
3
KG-400**
0.03-0.4
5-15
400

 2.5T,3T,4T锅炉或总 吨位不大于8T单台不小 于1T的锅炉组

 1.5T,2T锅炉或总吨位 不大于2T锅炉组
4
KG-600**
0.03-0.4
5-15
600
 5T,6T8T锅炉或总吨位 不大8T,单台不小于 1T的锅炉组  2.5T,3T,4T锅炉或总 吨位不大于4T锅炉组
5
KG-1000**
0.03-0.4
5-15
1000
 10T,15T锅炉或总吨位 不大15T,单台不小于 2T的锅炉组  5T,6T,8T锅炉组或总 吨位不大于8T,单台不 小于1T的锅炉组
6
KG-2000**
0.03-0.4
5-15
2000
 20T,25T锅炉或总吨位 不大25T,单台不小3T的 锅炉组  8T,10T锅炉组或总吨 位不大于10T,单台不 小于2T的锅炉组
7
KG-3000**
0.03-0.4
5-15
3000
 30T锅炉或总吨位不大于 30T,单台不小于4T的锅 炉组  15T锅炉组或总吨位不 大于15T,单台不小于 3T的锅炉组
