用途 |
|
| |
| |
|
|
| |
◆ RTZ-31/*FQ(F)系列直接作用式调压器适用于民用楼幢调压及 中、小型公服用户场所的调压稳压。
◆ 适用介质：天然气、人工煤气、液化石油气。
◆ 符合GB16802-1997《城镇燃气调压器》标准。 |
|
| |
|
|
|
|
| |
产品特点 |
|
| |
| |
|
|
| |
◆ 进口压力范围 P1： 0.05～0.4MPa
◆ 出口压力范围 P2： l～5KPa
◆ 稳 压 精 度δP2： ±l5%
◆ 关 闭 压 力 Pb ： ≤1.2P2n
◆ 工 作 温 度 t： -20～60℃
◆ 口 径 系 列 ： DN25、DN40 |
|
| |
|
|
|
|
|
| |
特点 |
|
| |
| |
|
|
| |
◆ 内置超压切断阀(F型无切断阀)
◆ 自力式气动控制
◆ 切断精度 ≤±5%
◆ 反应时间 ≤ 1秒
◆ 人工复位
◆ 内置式安全放散(液化石油气无放散)
|
|
| |
|
|
|
|
| |
|
| |
结构尺寸 |
|
| |
型号 |
连接方式 |
L |
B |
C |
E |
E1 |
H |
H1 |
25F |
螺纹G1" |
120 |
- |
180 |
258 |
138 |
154 |
104 |
25F |
法兰DN25 |
184 |
- |
180 |
258 |
138 |
160 |
104 |
25FQ |
螺纹Gl" |
120 |
106 |
180 |
366 |
138 |
154 |
104 |
25FQ |
法兰DN25 |
184 |
106 |
180 |
366 |
138 |
160 |
104 |
40FQ |
螺纹G1 1/2" |
120 |
106 |
225 |
420 |
166 |
193 |
142 |
40FQ |
法兰DN40 |
222 |
106 |
225 |
420 |
188 |
193 |
142 |
|
| |
流量表 |
|
| |
进出压力
MPa |
出口压力
MPa |
流量(Nm3/h) |
25F |
25FQ |
40FQ |
0.05 |
1-5 |
20 |
20 |
45 |
0.1 |
30 |
30 |
65 |
0.2 |
42 |
42 |
80 |
0.3 |
44 |
44 |
100 |
0.4 |
46 |
46 |
115 |
|
| |

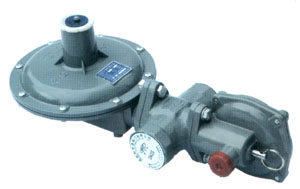

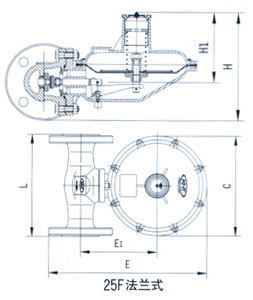

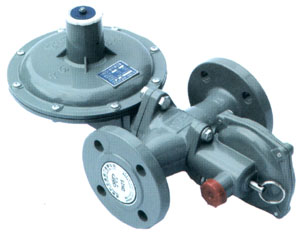

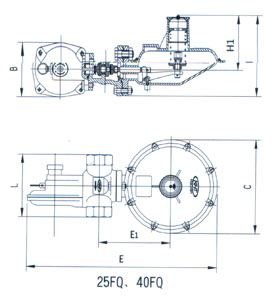

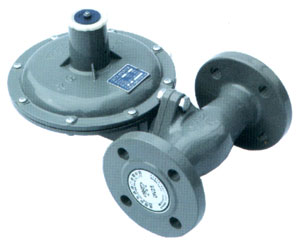

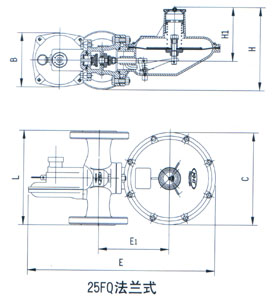

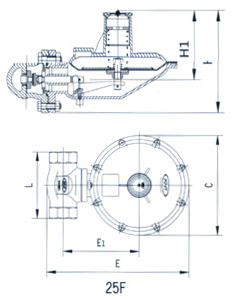

结构尺寸图 |
|
| |
|
