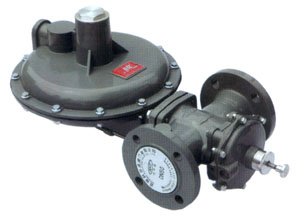

◆ RTZ-31/50FQ系列直接作用式调压器适用于民用楼幢 调压及中、小型公服用户场所的调压稳压。
◆ 适用介质:天然气、人工煤气、液化石油气。
◆ 符合GB16802-1997《城镇燃气调压器》标准。 |
|
|
|
|
|
|
|
|
|
|
|
◆ 进口压力范围 P1: 0.05~0.4MPa
◆ 出口压力范围 P2: l~5KPa (50FQ-150)
l~15KPa (50FQ-250、50FQ-400)
◆ 稳 压 精 度δP2: ±l5%
◆ 关 闭 压 力 Pb : ≤1.2P2n
◆ 工 作 温 度 t : -20~60℃
◆ 口 径 : DN50×DN50(50FQ-150、50FQ-250)
DN50×DN65(50FQ-400) |
|
|
|
|
|
|
|
|
|
|
◆ 内置超压切断阀
◆ 自力式气动控制
◆ 切断精度 ≤±5%
◆ 反应时间 ≤ 1秒
◆ 人工复位
◆ 内置式安全放散(液化石油气无放散) |
|
|
|
|
|
|

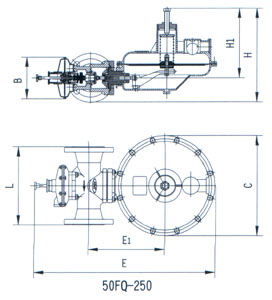

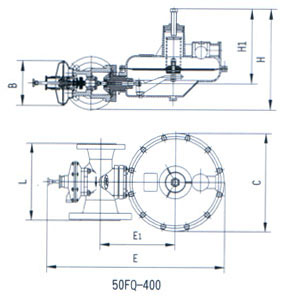

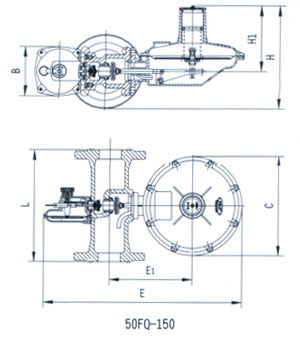

型号 |
L |
B |
C |
E |
E1 |
H |
H1 |
进口法兰 |
出口法兰 |
50FQ-150 |
120 |
- |
180 |
258 |
138 |
154 |
104 |
DN50 |
DN50 |
50FQ-250 |
184 |
- |
180 |
258 |
138 |
160 |
104 |
DN50 |
DN50 |
50FQ-400 |
120 |
106 |
180 |
366 |
138 |
154 |
104 |
DN50 |
DN65 |
|
|
50FQ-150流量表 介质:天燃气 |
出口压力KPa |
进口压力MPa |
0.02 |
0.05 |
0.07 |
0.08 |
0.1 |
0.13 |
0.15 |
0.18 |
0.2 |
0.3 |
0.4 |
2 |
42 |
65 |
83 |
89 |
100 |
115 |
200 |
230 |
250 |
320 |
350 |
3 |
41 |
65 |
83 |
89 |
100 |
115 |
200 |
230 |
250 |
320 |
350 |
5 |
36 |
65 |
82 |
85 |
100 |
115 |
200 |
230 |
250 |
320 |
350 |
8 |
30 |
65 |
81 |
87 |
100 |
115 |
200 |
230 |
250 |
320 |
350 |
10 |
20 |
60 |
75 |
87 |
99 |
115 |
125 |
140 |
150 |
200 |
250 |
15 |
20 |
55 |
75 |
85 |
99 |
115 |
125 |
140 |
150 |
200 |
250 |
|
50FQ-250流量表 介质:天燃气 |
出口压力
KPa |
进口压力MPa |
0.02 |
0.05 |
0.07 |
0.08 |
0.1 |
0.13 |
0.15 |
0.18 |
0.2 |
0.3 |
0.4 |
2 |
75 |
95 |
136 |
145 |
165 |
185 |
200 |
230 |
250 |
320 |
350 |
3 |
73 |
95 |
136 |
145 |
165 |
185 |
200 |
230 |
250 |
320 |
350 |
5 |
70 |
95 |
136 |
145 |
165 |
185 |
200 |
230 |
250 |
320 |
350 |
8 |
62 |
95 |
136 |
145 |
165 |
185 |
200 |
230 |
250 |
320 |
350 |
10 |
50 |
90 |
75 |
87 |
99 |
115 |
125 |
140 |
150 |
200 |
250 |
15 |
40 |
85 |
100 |
85 |
99 |
115 |
125 |
140 |
150 |
200 |
250 |
|
50FQ-400流量表 介质:天燃气 |
出口压力
KPa |
进口压力MPa |
0.02 |
0.05 |
0.07 |
0.08 |
0.1 |
0.13 |
0.15 |
0.18 |
0.2 |
0.3 |
0.4 |
2 |
95 |
110 |
155 |
195 |
220 |
235 |
280 |
330 |
400 |
400 |
400 |
3 |
95 |
110 |
155 |
195 |
220 |
235 |
280 |
330 |
400 |
400 |
400 |
5 |
95 |
110 |
155 |
195 |
220 |
235 |
280 |
330 |
400 |
400 |
400 |
8 |
95 |
110 |
155 |
195 |
220 |
235 |
280 |
330 |
400 |
400 |
400 |
10 |
90 |
100 |
140 |
175 |
210 |
215 |
260 |
300 |
380 |
380 |
380 |
15 |
85 |
95 |
140 |
175 |
200 |
215 |
260 |
300 |
380 |
380 |
380 |
|
|
|
|
|
