HP100系列调压器简介

    HPl00-HPl 00/B调压器是一种弹簧作用式的直接作用式调压器.含有与弹簧作用力相平衡的阀芯和皮膜,适合于中高压。可适用于天然气、液化石油气、和非腐蚀性气体的输配等需要良好调压性能和对流量变化快速响应的场合。此调压器广泛适用于家庭和工业做一级调压。


  主要特点



进1:3压力范围:1-20 bar
最大允许压力范围:PS 20 bar
出口压力范围:AP:200-800 mbar TR:800-4500 n
超压切断范围:300-7000 mbar
欠压切断范围:1 00-3000 mbar
精度等级:AC5/10/1 5%
关闭压力等级:SG 30%
温度等级:2(-20。C一+60。C)

安全装置和附件
进口处内置过滤器(UPON REQUEST)
超压切断(B VERSION)
欠压切断(B VERSION)
供气不足安全切断(B VERSION)
放散阀
内装旁通
各安全切断装置只能手动复位

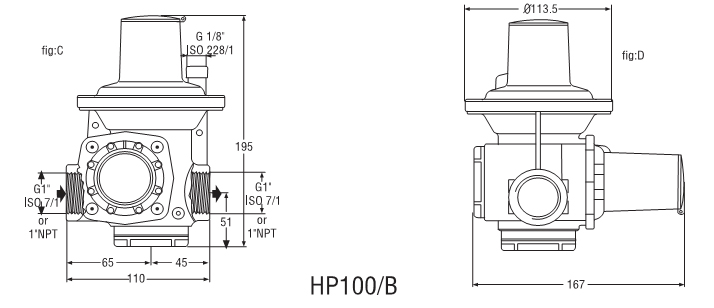

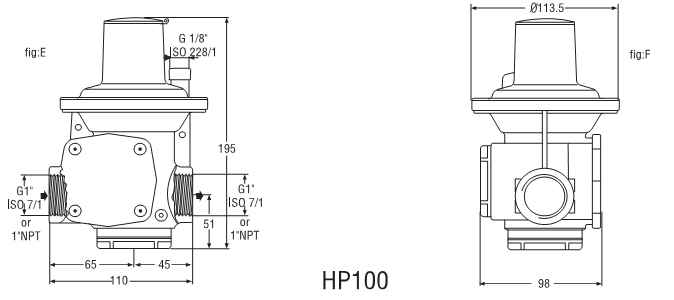

  外形尺寸






超压切断压力设定范围(OPSO)
COD.
RANGER(mbar)
644.70116
300/600
644.70051
600/1300
644.70057
1300/2000
644.70058
2000/3500
644.70059
3500/5500
644.70060
5500/7000

额定流量
Scm^3/h
kg/h
Pd<1500mbar
Pd≥1500mbar
25
30
Pd+0.3
Pd+0.2
50
60
Pd+0.5
Pd+0.3
100
120
Pd+1.0
Pd+0.5
160
192
Pd+2.0
Pd+1.5
240
288
Pd+3.0
Pd+3.0
>适用于AP TR
出口压力设定范围(NOP)
VERSION
COD.
RANGER(mbar)
AP
644.70135
200/350
AP
644.70203
350/800
APTR
644.70203
800/1500
APTR
644.70118
1500/2500
APTR
644.70165
2500/4500
